氣動固定式球閥

公稱通徑：DN50-DN1000
公稱壓力：1.6MPa-10.0 MPa
連接形式：法蘭式
適用溫度：-20～+90℃
閥體材質：WCB、CF8、CF8M、CF3M

分享到：

產品詳細

一、氣動固定式球閥產品概述
氣動固定式球閥是由角行程氣動執行器與固定式球閥組成。采用上下閥桿固定閥芯（軸支式）和可動密封座設計，工作更穩定。氣動固定式球閥具有自動補償功能，雙向密封閥座之間具有無間隙回轉時具有很大的剪切力及自潔功能。流阻系數小安裝方便、運行可靠、密封性好、適應性強、維修簡單等特點。氣動固定式球閥可配置行程限位開關、電磁閥、減壓閥、空氣過濾器等附件?？刂崎_關氣源在0.4MPa-0.7MPa范圍內，并送出兩對無源觸點信號指示閥門的開關。目前氣動固定式球閥以廣泛應用于石油、化工、冶金、環保、給排水、電力、輕工、造紙、高壓設備等工業自動控制系統中做遠距離集中控制或就地控制。

二、氣動固定式球閥產品特點
1、氣動固定式球閥采用固定球設計。運動部位采用摩擦系數及小材料，操作扭矩小靈活運用。
2、氣動固定式球閥采用全通徑或縮徑，流通阻力小。
3、硬密封氣動固定式球閥采用雙向金屬可動密封結構，具有自動補償及自潔功能，密封性能穩定。
4、采用雙邊可動密封座設計，具有雙向密封功能，安裝無需考慮介質流向。
5、具有防靜電結構設計。在閥桿于閥體及閥桿與球體之間設置導電彈簧，避免靜電打火點燃易燃介質。
6、具有放火功能設計。在緊急火災情況下閥座各密封面形成金屬對金屬密封。
【可選擇附件】：
1、切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
2、調節型附件：電氣定位器、氣動定位器、電氣轉換器。
3、氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
4、手動機構：HVSD手操機構。

三、氣動固定式球閥產品其他參數
1、閥體

閥體形式	兩段式鑄造閥體
公稱通徑	DN50～1000mm
公稱壓力	PN1.6、2.5、4.0、6.4、10.0 MPa；ANSI 150 300 600 900 LB；JIS 10 20 30 40 K
連接形式	法蘭式
法蘭標準	JIS、ANSI、GB、JB、HG等
閥蓋形式	一體式
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

2、閥內件

閥芯形式	O型固定球型閥芯
流量特性	近似快開型

3、執行機構

執行器型號	GT、SR、ST、AT、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-20～+90℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

四、氣動固定式球閥主要零件材料

1	底座	WCB、CF8、CF8M、CF3M
2	左閥體	WCB、CF8、CF8M、CF3M
3	下閥軸	2Cr13、304、316、316L
4	右閥體	WCB、CF8、CF8M、CF3M
5	球體	2Cr13、304、316、316L
6	密封圈	PTFE、PPL、304、316、316L
7	彈簧	65Mn、不銹鋼
8	銷	25、35、45
9	上閥軸	2Cr13、304、316、316L
10	支架	WCB、CF8、CF8M、CF3M
11	填料壓板	WCB、CF8、CF8M、CF3M
12	執行器	根據客戶要求提供配置

五、氣動固定式球閥主要性能指標

公稱通徑 DN(mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
允許壓差(MPa)	≤ 公稱壓力
動作范圍	0～90°
泄露量Q	軟密封VI級、硬密封IV級、符合ANSI B16.104標準
基本誤差	帶定位器：小于全行程的±2%
回差	帶定位器：小于全行程的2%

六、氣動固定式球閥主要性能規范

試驗壓力(MPa)	公稱壓力(MPa)					壓力級			JIS(K)
試驗壓力(MPa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.75	6.0	9.6	15.0	3.0	7.5	16.5	2.4	3.8
密封試驗	1.76	2.75	4.4	7.04	11.0	2.2	5.5	12.1	1.5	2.8
氣密試驗	0.4～0.7MPa

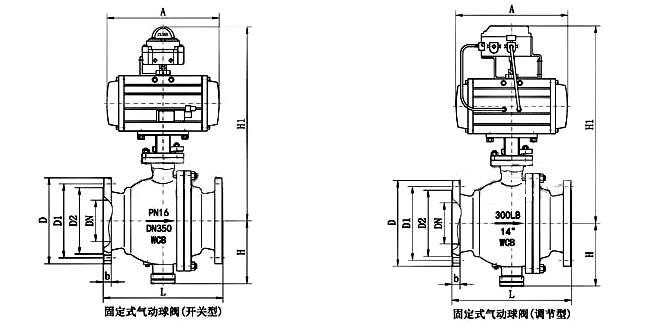

公稱通徑 DN(mm)	50	65	80	100	125	150	200	250	300	350	400	500	600	700
L	130	140	150	165	180	200	220	250	280	320	360	400	630	750
H	-	-	-	-	-	-	335	385	430	470	590	700	780	950
H1	根據所配執行機構而定，配置執行器不同，連接尺寸也不同
A	根據所配執行機構而定，配置執行器不同，連接尺寸也不同
D	165	185	200	220	250	285	340	405	460	520	580	705	840	910
D1	125	145	160	180	210	240	295	355	410	470	525	650	770	840
D2	99	118	132	156	184	211	266	319	370	435	485	608	718	788
n-φd	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26	12-26	12-30	12-34	12-41	12-41
