美標氣動閘閥

口徑:DN50~800mm
特點:防爆、開關、定位器
介質任意流向、通道流暢
耐高溫、耐高壓、耐腐蝕、耐磨損、應用廣泛
帶有緩沖機構、手動轉換機構、靈活可靠
彈性楔形閘板、自動補償功能、密封性好、使用壽命長
分享到:
技術規范
設計依據GB標準ANSI標準
設計標準GB/12237ANSI B16.34
結構長度對夾連接GB/12221ANSI B16.10
連接法蘭尺寸GB/9113、JB/T79ANSI B16.5
實驗和檢驗JB/T9092API 598
備注:系列球閥結構長度及連接尺寸可根據客戶要求設計制造
技術參數
公稱通徑DN50~800mm
連接方式法蘭
氣缸形式雙作用
控制方式開關型、調節型
公稱壓力16、25、40bar(如需更高壓力訂貨時請注明)
氣源壓力單作用:5~8bar
介質溫度W3:-30~425℃    W4:-40~425℃
環境溫度標準型:-20~80℃
閥體材質碳鋼(C)、不銹鋼(P4、P6)
密封材質金屬硬密封(H)、硬質合金(Y)
備注:其他特殊密封材質或特殊溫度亦可根據客戶要求設計選型



主要零件材質表
序號零件名稱材質
CP4P6
1閥體WCBZG1Cr18Ni9Ti1Cr18Ni12Mo2Ti
2螺帽351Cr18Ni9TiZG1Cr18Ni12Mo2Ti
3螺栓351Cr18Ni9Ti1Cr18Ni12Mo2Ti
4閘板WCBZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti
5閥桿1Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti
6墊片不銹鋼+柔性石墨不銹鋼+柔性石墨不銹鋼+柔性石墨
7閥蓋WCBZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti
8螺帽351Cr18Ni9Ti1Cr18Ni12Mo2Ti
9吊環螺栓351Cr18Ni9Ti1Cr18Ni12Mo2Ti
10螺帽351Cr18Ni9Ti1Cr18Ni12Mo2Ti
11螺栓351Cr18Ni9Ti1Cr18Ni12Mo2Ti
12填料柔性石墨柔性石墨柔性石墨
13填料壓套WCB1Cr18Ni9Ti1Cr18Ni12Mo2Ti
14填料壓板WCB1Cr18Ni9Ti1Cr18Ni12Mo2Ti
15螺帽351Cr18Ni9Ti1Cr18Ni12Mo2Ti
備注:主要零部件及密封圈的材質亦可根據實際工況或客戶要求設計選型

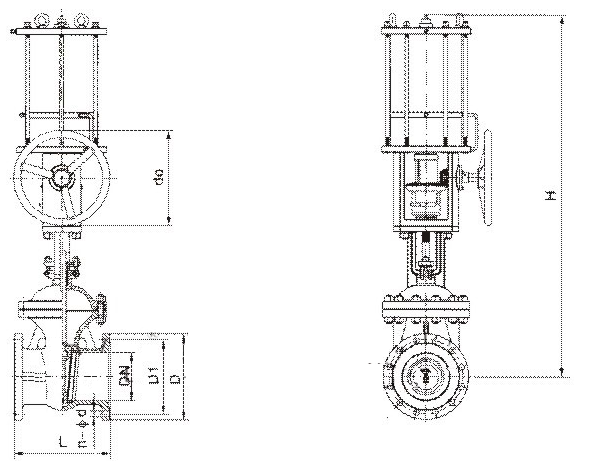

主要外形尺寸-PN16(16bar)
公稱
       通徑
       [DN]
外形尺寸連接尺寸
LHH1H2doDD1D2CfN-D
50250790420840180165125992034-18
802809104609902002001601322038-18
100300105056011502502201801562238-18
150350124066013903202852402111438-22
2004001520810172040034029526624312-22
2504501700930195040040535531926312-26
30050019301090223045046041037028412-26
35055021601230251045052047042930416-26
40060013301360273050058052548032416-30
45065025401510299050064058554834420-30
50070027501660215055071565060936420-33
60080030801910368055084077072038520-36
70090035702200427060091084079440524-36
8001000



102595090142524-39
附件選型
電磁閥雙作用選二位五通、單作用二位五通、單電控雙電控訂貨時注明
氣源處理三聯件對氣源進行穩壓、過濾、氣缸潤滑
限位開關遠程反饋開關信號
手操機構可實現手動開、關閥門
定位器輸入模擬量信號(4-20mA或者0-10V),調節閥門開度
備注以上附件不是標準配件,如需配置訂貨時候注明,電磁閥和限位開關有分防爆和不防爆,如需防爆還要注明防爆等級
主要外形尺寸-PN25(25bar)
公稱
       通徑
       [DN]
外形尺寸連接尺寸
LHH1H2doDD1D2CfN-D
50250790420840180165125992034-18
802809104609902002001601322438-18
100300105056011502502351901562438-22
150350124066013903203002502112838-26
2004001520810172040036031027430312-26
2504501700930195040042537033032312-30
30050019301090223045048543038934416-30
35055021601230251045055549044838416-33
40060013301360273050062055050340416-36
45065025401510299050067060054842420-36
50070027501660215055073066060944420-36
60080030801910368055084577072046420-39
70090035702200427060096087582050524-42
8001000



108599092854524-48












主要外形尺寸-PN40(40bar)
公稱
       通徑
       [DN]
外形尺寸連接尺寸
LHH1H2doDD1D2CD3xXfN-D
50250790420840180165125992088x434-18
8031091046099020020016013224121x438-18
1003501050560115025023519015624150x4.538-22
1504501240660139032030025021128204x4.538-26
2005501520810172040037532028434260x4.5312-30
2506501700930195040045038531538313x4.5312-33
30075019301090223045051545040942364x4.5416-33
35085021601230251045058051046546422x5416-36
40095023301360273050066058553550474x5416-39
450105025401510299050068561056050524x5420-39
500115027501660325055075567061552576x5420-42
600135030801910368055089079573560676x5524-48
備注:根據不同的閥門扭矩,不同的氣源壓力以及不同的實際工況,選擇相匹配的執行器其相關外形尺寸也隨之變化
