ZMAQ(Q)氣動三通切斷閥

產品中心 > 氣動調節閥 > ZMAQ(Q)氣動三通切斷閥

ZMAQ(Q)氣動三通切斷閥

產品型號：ZMAQ(Q)
公稱通徑：DN15～200mm
公稱壓力：PN10、16、40、64MPa
適用溫度：-60～450℃
主要材質：HT200、ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
法蘭標準：鑄鐵法蘭按GB4216-84 鑄鋼法蘭按GB9113-88、JB/T79-94

聯系購買

分享到：

產品詳細

一、氣動三通切斷閥概述

氣動三通切斷閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和遠程控制系統中。

本系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座（二位三通）三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、16、40、64四種，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或Ⅵ級。流量特性為快開。

二、氣動三通切斷閥產品特點

1、切斷閥采用多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30％，重量可減輕約30％。

2、閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。

3、閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。

4、平衡型閥內件，提高了切斷閥的許用壓差。

5、波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。

6、活塞式執行機構，操作力大，使用壓差大。

三、氣動三通切斷閥主要零件材料

閥體、密封套筒：HT200、ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
閥芯、閥座：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太萊合金
套筒、閥塞：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太菜合金
填料：聚四氟乙烯、柔性石墨
波紋膜片：丁腈橡膠夾增強滌綸織物
彈簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
閥芯、閥塞（軟質件）：增強聚四氟乙烯
波紋管：1Cr18Ni9Ti

四、氣動三通切斷閥規格與技術參數

公稱通徑 DN（mm）		15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數 KV	單座、雙座	5	7	11	20	30	48	75	120	190	300	480	760
額定流量系數 KV	套筒			11	20	30	48	75	120	190	300	480	760
公稱壓力 PN（MPa）		1.0 1.6 4.0 6.4
額定行程		8				12		20		25	40		50
有效面積（c m 2 ）	ZMQ 型	100				200		400			600		1000
有效面積（c m 2 ）	ZSQ 型	100			125			160			250
允許泄漏量	硬密封 1/h	- 般： 10^-4 X 閥額定容量；嚴密型：單、雙座： 1.2X10^-7 ，套筒 5X10^-6 X 閥額定容量
允許泄漏量	軟密封	VI 級
允許壓差（MPa）	ZMQ P N 正作用	6.4	5.09	2.91	1.85	2.18	1.33	1.52	0.99	0.62	0.60	0.69	0.39
	ZMQ P N 反作用	6.4	6.4	3.88	2.47	2.91	1.77	2.03	1.32	0.83	0.80	0.92	0.52
	ZSQ P N	6.4	6.1	3.5	2.3	3.0	1.9	1.9	1.5	0.93	0.84	0.65	0.47
	Z M S QM	公稱壓力
信號壓力（kPa）	ZMQ	0 或 250
信號壓力（kPa）	ZSQ	0 或 400 ～ 600

1）本產品性能指標貫徹GB/T4213-92；
2）表中允許壓差值若大于公稱壓力則取公稱壓力值，小于等于公稱壓力值則不變；
3）表中允許值為使用標準氣缸值，可配用不同的氣缸提高允許壓差。

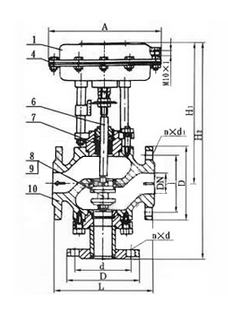

五、氣動三通切斷閥外形尺寸及重量

公稱通徑 DN（mm）		15	20	25	32	40	50	65	80	100	125	150	200
A		ф 196				ф 232		ф 308			ф 394		ф 498
L	PN16 、 40	130	150	160	180	200	230	290	310	350	400	480	600
L	PN64	210	230	230	260	260	300	340	380	430	500	550	650
H	PN16 、 40	305	340	345	370	380	390	475	490	500	765	825	927
	PN64	320	350	354	372	382	397	473	475	517	805	882	815
	波紋管密封型	375	409	414	431	441	468	555	570	613	855	915	1017
H1	PN16 、 40	50	53	58	70	75	83	93	100	110	125	143	170
H1	PN64	60	65	70	77.5	85	90	100	85	125	148	170	208
H2	PN16	115	115	121	130	140	153	178	190	200	260	320	360
	PN40	125	125	130	140	150	160	185	200	220	280	320	380
	PN64	150	150	160	170	180	200	230	250	282	310	430	480
H3	PN16 、 40	404	415	428	448	468	561	578	590	886	1008	1120
	PN64	365	430	498	528	528	530	535	540	600	890	1208	1305
	波紋管密封型	395	465	478	509	509	548	641	658	670	976	1098	1210
重量	標準型	10	10	12	15	18	23	35	45	60	75	90	120
重量	波紋管密封型	12	12	14	17	20	26	38	48	64	79	95	125

六、氣動三通切斷閥執行標準

1、法蘭標準：鑄鐵法蘭按GB4216-84 鑄鋼法蘭按GB9113-88、JB/T79-94
2、法蘭密封面型式：PN10、PN16為凸面； PN40、PN64為凹凸面、閥體為凹面
3、結構長度：GB12221-89
4、執行機構氣信號接口：內螺紋M10X1
5、閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。如：ANSI、JIS、DIN等標準
